diagrams.net：免费开源流程图

draw.io：流程图这件事的「免费终极答案」

开源图表绘制工具（现名 diagrams.net），网页应用为主、桌面版为辅，无需注册即可使用，文件保存在本地或自己的网盘。它把「画个流程图还要注册会员」这个问题彻底消灭，成了工程师圈的事实标准之一。

一、核心优势

1. 免费开源、无注册无水印

机制：Apache 协议开源，网页版打开即用，导出无水印无数量限制；文件可存本地设备、Google Drive、OneDrive 或 GitHub。

对你的意义：零成本零门槛，临时画一张架构图不需要先「创建账号」；文件在自己手里，不怕厂商关门。

2. 图形覆盖工程师全场景

机制：形状库覆盖流程图、UML、ER 图、网络拓扑、AWS/Azure/GCP 云架构图标、BPMN 等，页面可多页组织大型图纸。

对你的意义：从面试手撕系统设计到正式架构评审文档，一套工具全包。

3. 与 AI 工作流的化学反应

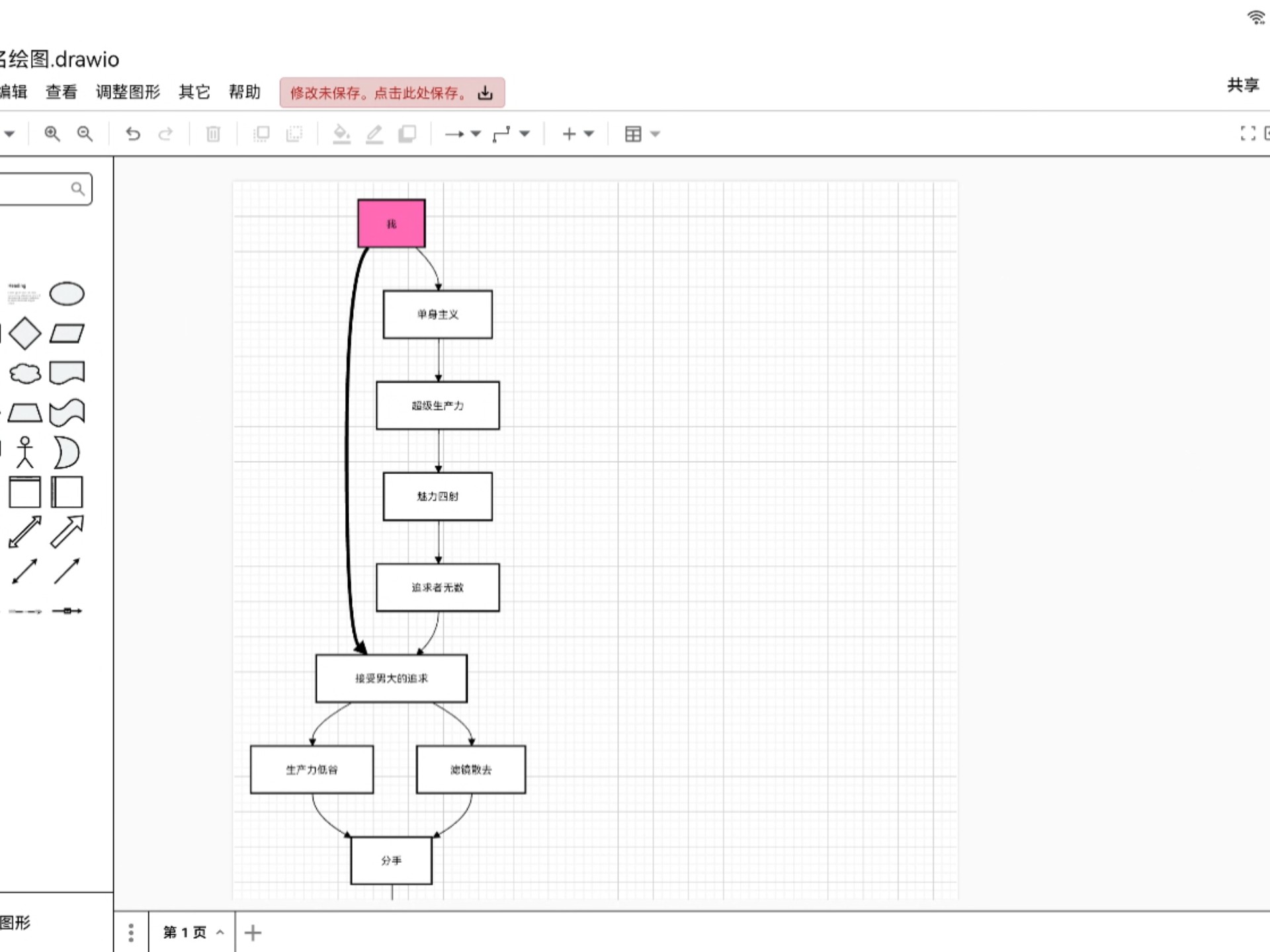

机制：draw.io 的 XML 格式是纯文本，大模型可以直接生成或修改；社区已有「AI 出 XML → draw.io 渲染」的成熟玩法（Gemini、DeepSeek 配合生成流程图与论文技术路线图）。

对你的意义：画图从「拖拽劳动」变成「描述需求再微调」，初稿速度翻倍。

二、适合谁

适合需要画结构化图形的所有人：工程师画架构与流程、产品经理画原型流程、学生画论文技术路线、管理者画组织与决策树——尤其是「偶尔画一张、不想装软件付费」的场景。

不适合：需要海量精美模板与商业图库的用户（亿图图示更合适）；需要实时多人协作编辑同一画布的团队（它的协作形态偏文件共享）。

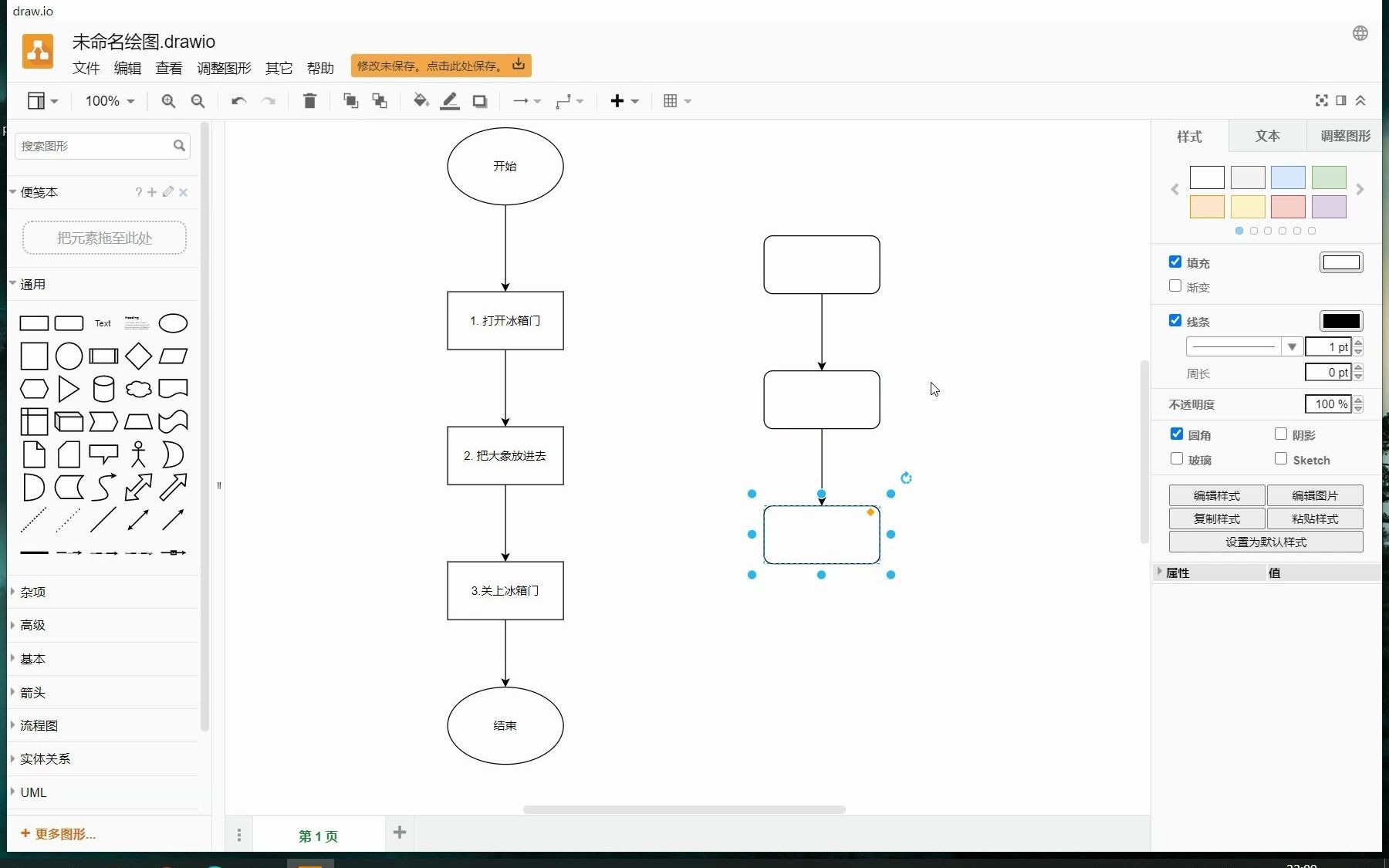

三、上手三步

1. 打开 app.diagrams.net，选「新建绘图」并决定文件存放位置。
2. 左下角切换形状库（如「流程图」「UML」），拖图形连线。
3. Ctrl+S 存盘，导出时按用途选 PNG/SVG/PDF。

四、边界与局限

• 模板美感有限：形状默认样式朴素，精致度靠手调
• 协作能力弱：无实时多人编辑（要协作得配 Confluence/网盘层）
• 超大图纸会卡：浏览器性能上限
• 桌面端更新慢：网页版才是主线

—— 惊蛰
